Brückenmodellwettbewerb 2017

Ausschreibung 2017

Liebe Freunde des Brückenmodellwettbewerbes,

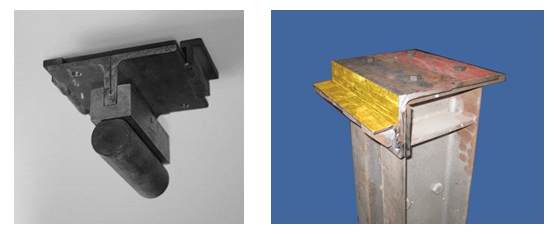

die Studierenden der baubezogenen Studiengänge an der HTWK Leipzig werden wieder zum Bau von Brückenmodellen aufgefordert. In der oberen Abbildung sind die Auflagerbedingungen und die Lage des Lasteintragungspunktes dargestellt. Die unteren Abbildungen zeigen im Detail den Lasteintragungspunkt bzw. ein Auflager. Die zulässigen Auflagerflächen sind gelb markiert.

Die beiden Auflagerprofile bestehen aus Stahl und sind unverschieblich, d.h. es können horizontale Reaktionskräfte auftreten. Der höchste Punkt des Modells darf im unbelasteten Zustand maximal 100 mm über der Auflagerebene (horizontale Auflagerfläche) liegen, der tiefste Punkt 100 mm unter der Auflagerebene. Die Prüflast wird richtungstreu über einen unverdrehbaren und horizontal unverschieblichen Lasteintragungsstab (abgeflachter Kreisquerschnitt mit Radius 15 mm, Breite quer zu Brückenachse 100 mm, siehe linkes Bild) eingetragen. Materialien und Konstruktionsart sind beliebig. Das Ziel besteht darin, für die gegebene maximale Gesamtmasse von 1,5 kg eine möglichst hohe Tragfähigkeit zu erreichen. Es wird gebeten, den Lasteintragungspunkt auf dem Modell zu markieren.

Anmeldung der Teilnehmer: bis zum 26.06.2017 bei Dr. Klink (thomas.klink (at) htwk-leipzig.de)

Abgabetermin: 27.06.2017 in F029 (Versuchshalle)

Traglastermittlung: 28.06.2017, 17:00 Uhr, in F029 (Versuchshalle)

Die Brückenmodelle mit der größten Tragfähigkeit werden prämiert.

1. Preis:        200 €

2. Preis:        150 €

3. Preis:        100 €

Zusätzlich wird ein Preis von 150 € für die beste Gestaltung vergeben.

Fragen zu diesem Wettbewerb beantworten Prof. Slowik oder Dr. Klink.

Siehe auch bauwesen.htwk-leipzig.de oder Schaukasten vor Raum G224 für aktuelle Informationen.

Art der Veranstaltung: Aktionstag/Nacht

Termin importieren: Download (iCal)

Ort: F029 (Versuchshalle der HTWK Leipzig) Zugang über Kochstr. 85 oder Karl-Liebknecht-Str. 132

Preisträger 2017

Ergebnistabelle 2017

Namen Vornamen Material Fmax [kN]
Boll 2 Michel Brettschicht-Holz 28,890
Boll 1 Michel Brettschicht-Holz 26,880
Müller / Nitzsche - Holz+Stahlblech 22,740
Krüger / Pohl 2 Julia / Katrin Leimholz 21,540
Bäcker 1 Tim Glas 21,000
Laubert John Brettschicht-Holz+Stahl 20,670
Team Oben - Holz 19,230
Bäcker 2 Tim Holz 18,600
Fuentes Ruiz 2 José Javier Holz 17,880
Lichtenberg Paul Alu-Profil 17,040
Haug / Kleiser Alexandra / Judith Spanplatte+Alubond 14,310
Fuentes Ruiz 1 José Javier Holz 12,750
Krüger / Pohl 1 Julia / Katrin Bambus 10,620
Betonkanu-Team - Beton 9,630
Ratz Germo Bambus+Holz 6,090
Bäcker 3 Tim Polystyrol 3,960
Team Radtour - Holz+Deko 2,670

Diagramm und Messkurven
